De nuevo Javier Solans EA3GCY nos ha vuelto a sorprender con este VFO/DDS por su calidad de diseño así como pureza en la señal. El ILER-DDS es un VFO generador de RF Universal de 0 a 40 MHz basado en el CHIP DDS de ANALOG DEVICES.
Sus principales características son: Generador de RF de 0 a 40 MHz, pasos de sintonía configurables (de 10 Hz a 10 MHz), Offset FI programable, limites de banda programables, calibración fina de la frecuencia de referencia por Software (con precisión de 1Hz.), voltímetro en pantalla con resolución de 0,1 volts, posibilidad de entradas analógicas auxiliares, salida sinusoidal (no onda cuadrada), bajo nivel de espureas, alta frecuencia de referencia 125 MHz, señal de salida 300-500 mvpp a 200 ohms alimentación de 9 - 14 volts consumo 120-150 mA. Estas son sus características principales mas destacadas, luego tiene otras, por ejemplo, de programación etc.

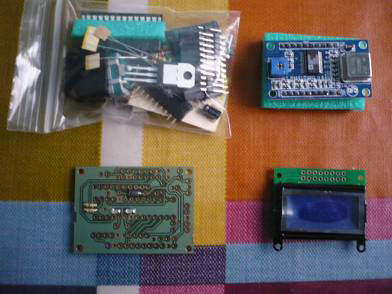

Kit VFO tal como llega a nuestras manos

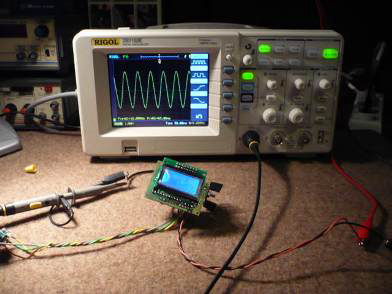

Kit ya montado

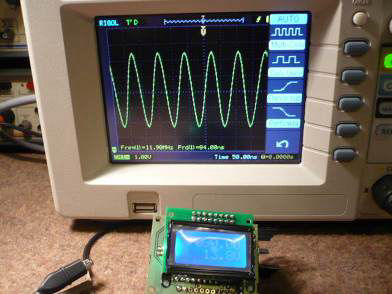

Formas de Onda de la señal senoidal del VFO
