En esta ocasión, construiremos un BALUM de relación 1:1 que aguante 1 Kw. Será un bobinado trifilar de 8 espiras de hilo esmaltado de 1,5 mm sobre un núcleo de ferrita de los antiguos musiqueros, luego ira todo metido en tubo de los empleados en fontanería de PVC y sellado con el pegamento que los fontaneros usan para dicho tubo y como siempre, una imagen vale mas que mil palabras.
Material para la construcción del Balun

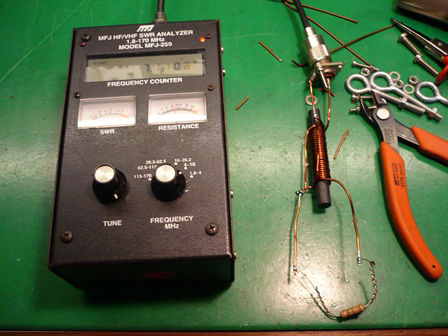

Comprobación del funcionamiento con el analizador
Balun finalizado y listo. Los toroides son para futuras construcciones
